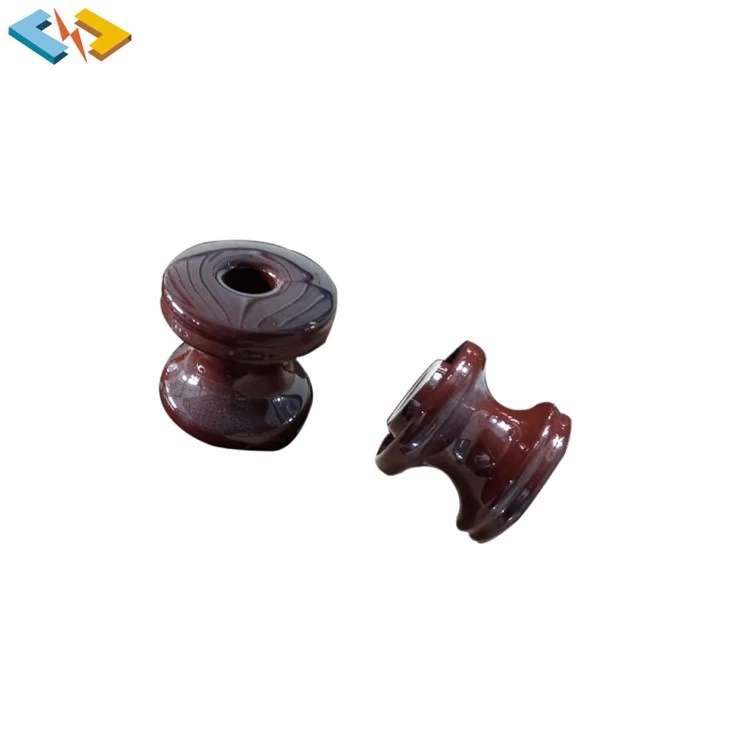

Iżolatur tar-rukkell tal-porċellana ANSI 53-2

Standard: ANSI C29.3, Iżolatur tal-Rukkell tat-Tensjoni tal-Vultaġġ Baxx tal-Amerika Standard-
Applikazzjonijiet: linji ta 'distribuzzjoni ta' vultaġġ baxx-0.4kV, linji newtrali, linji tal-kantuniera/tensjoni, u rbit ta 'insulazzjoni tal-linja tal-fergħa; komunement użat fil-grids tal-enerġija tal-Amerika t'Isfel u l-Afrika.

Parametri Tekniċi Ewlenin
Dimensjonijiet (mm)
Għoli totali H: 76
Dijametru Massimu ta' Barra D: 79
Dijametru tat-Toqba taċ-Ċentru: 17.5 ~ 18
Raġġ Slott tal-konduttur R: 17.5
Piż Nett: ≈0.55 kg

Prestazzjoni Elettrika (Frekwenza tal-Enerġija)
Vultaġġ Flashover Niexef: 25 kV
Flashover Vertikali Wet: 12 kV
Flashover Imxarrab Orizzontali: 15 kV
Prestazzjoni Mekkanika
Tagħbija nominali tat-tkissir: 13.3 kN (≈3000 lbs)

Informazzjoni Bażika
Materjal: -porċellana tal-proċess imxarrab; Kulur tal-glaze: Żmalt kannella komunement (kulur taċ-ċikkulata), xi glaze abjad/glaze griż
Aċċessorji: Spool Bolt, Spool Clip
Kodiċi Doganali: 8546209090



Fabbrika tagħna & quipment



1

2

3

I. Xenarji ta' Applikazzjoni tal-Qasam tal-Enerġija Mainstream (Primarjament Grids tal-Enerġija Barranija, Amerika ta' Fuq, Amerika Ċentrali u t'Isfel, Afrika, TANESCO, eċċ.)

1. Linji ta' Distribuzzjoni Overhead ta' Vultaġġ Baxx (Applikazzjoni Core)

1) Konduttur tas-Servizz Sekondarju: Tensjoni Terminali u Cornering
480V/240V/120V Ċivili u Kummerċjali Low-Linji Overhead ta 'Vultaġġ;
It-twaħħil ta 'kondutturi iżolati fuq arbli tal-injam/konkrit, arbli tal-kantunieri, arbli tal-fergħat, u arbli terminali;
Bl-użu ta' boltijiet tar-rukkell, klampi f'forma ta' U-, u klampijiet Clevis biex jifilħu t-tensjoni tal-konduttur.

Applikabbli għal: Tensjoni u ankrar ta' kondutturi ta'-vultaġġ baxx, mhux użati għal sospensjoni ta'-linja dritta (sospensjoni ta'-linja dritta tuża l-aktar iżolaturi tal-brilli).

2) Konduttur Newtrali: Ankraġġ ta 'Insulazzjoni
Is-sistemi tad-distribuzzjoni tal-enerġija tal-Amerika ta 'Fuq jużaw b'mod estensiv 53-2 kondutturi newtrali overhead iżolati biex jipprevjenu t-tnixxija bejn il-wajer tal-art u l-komponenti tal-metall tal-arblu.

2. Waqgħa tas-Servizz: Appoġġ ta 'insulazzjoni u tensjoni għal linji ta' ħruġ tal-ġenb tat-transformer b'vultaġġ baxx-u arblu tal-enerġija għall-kondutturi tal-waqgħa tas-servizz tal-bini.

3. Insulazzjoni tal-Wajer tal-Guy (Wajer tal-Waqfa/Insulazzjoni tal-Guy) Wajers tal-Guy li ma jħallux ir-riħ u wajers tal-Guy tat-tensjoni għall-arbli tal-utilità;

Nota: Meta wajers guy multipli huma konnessi f'serje, id-distanza ta 'insulazzjoni għall-art għandha tintlaħaq.

II. Applikazzjonijiet oħra ta' appoġġ għall-industrija

Linji ta' Komunikazzjoni Overhead: Twaħħil ta' insulazzjoni ta' kejbils overhead ta'-frekwenza baxxa għat-telekomunikazzjonijiet u xandir (applikazzjoni tradizzjonali, li tonqos gradwalment)
Wajers ta' -Vultaġġ Baxx fil-Fabbriki: Ankraġġ ta' linji ta' barra ta'-vultaġġ baxx fil-kantunieri u terminali f'fabbriki, minjieri, u rziezet
Irziezet Elettrifikati u Sistemi ta' Tisqija: Linji ta' vultaġġ baxx-overhead
Insulazzjoni tat-Tensjoni ta' Linji ta' Overhead Mifnija b'Vultaġġ Baxx-Sit-għal Stazzjonijiet Żgħar tal-Enerġija Fotovoltajċi

Ir-rekwiżiti tekniċi:

1. Vultaġġ ta' flashover ta' frekwenza baxxa-

1) Nixxef 25kV

2) Imxarrab

Vertikali 12kV

Orizzontali 15Kv

2. Saħħa trasversali 13.3kN

3.Kulur tal-glaze: Griż / Kannella

4. Standard Applikabbli: ANSI c29 3-2015
