Deskrizzjoni tal-Prodotti

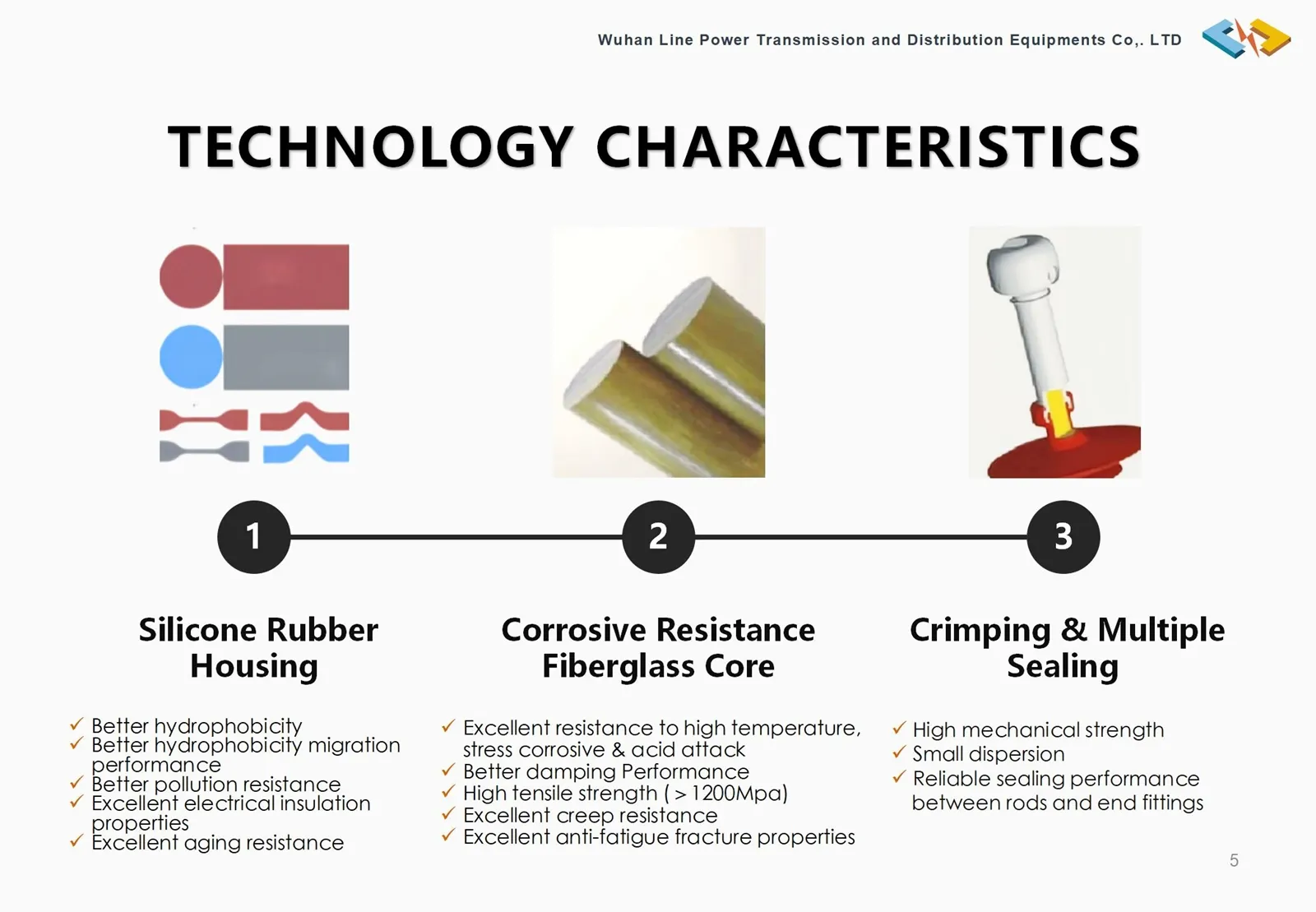

Iżolaturi ta 'sospensjoni komposti huma tip ta' iżolatur użat f'sistemi ta 'trasmissjoni u distribuzzjoni ta' vultaġġ għoli. Dawn l-iżolaturi huma magħmula minn qalba tal-polimeru rinfurzat bil-fibra tal-ħġieġ (FRP) u akkomodazzjoni tal-gomma tas-silikon, li tagħtihom diversi vantaġġi uniċi fuq iżolaturi tradizzjonali tal-porċellana.
Wieħed mill-vantaġġi ewlenin tal-iżolaturi tas-sospensjoni komposti huwa s-saħħa mekkanika superjuri tagħhom. Huma ddisinjati biex jifilħu kundizzjonijiet estremi tat-temp, bħal riħ qawwi u tagħbija tas-silġ, mingħajr ma jitkissru jew jinkisru. Din is-saħħa tippermettilhom ukoll li jintużaw f'kordi itwal, li jistgħu jnaqqsu n-numru ta 'strutturi ta' appoġġ meħtieġa f'linja ta 'trażmissjoni.
Vantaġġ ieħor ta 'iżolaturi ta' sospensjoni komposti huwa r-reżistenza eċċellenti tagħhom għat-tniġġis. L-akkomodazzjoni tal-gomma tas-silikonju tirrepeli sustanzi li jniġġsu bħal depożiti ta 'trab u melħ, li jistgħu jakkumulaw fuq iżolaturi tal-porċellana tradizzjonali u jnaqqsu l-proprjetajiet iżolanti tagħhom. Din ir-reżistenza għat-tniġġis tagħmel iżolaturi tas-sospensjoni komposti ideali għall-użu f'ambjenti ħarxa, bħal żoni kostali u żoni industrijali.
Iżolaturi ta 'sospensjoni komposti joffru wkoll bosta vantaġġi oħra, inkluż piż eħfef, immaniġġjar u installazzjoni eħfef, u ħajja ta' servizz itwal. Huma jeħtieġu inqas manutenzjoni u huma inqas suxxettibbli għal ħsara minn vandaliżmu jew impatt aċċidentali, li jista 'jwassal għal iffrankar sinifikanti ta' spejjeż tul il-ħajja ta 'linja ta' trażmissjoni.
F'termini ta 'applikazzjonijiet, iżolaturi ta' sospensjoni komposti jintużaw f'varjetà ta 'sistemi ta' trażmissjoni u distribuzzjoni ta 'vultaġġ għoli, inklużi linji tal-elettriku fl-għoli, substazzjonijiet, u sistemi ta' elettrifikazzjoni ferrovjarja. Huma partikolarment adattati għall-użu f'żoni b'kundizzjonijiet tat-temp ħorox jew livelli għoljin ta 'tniġġis, kif ukoll għal linji ta' trażmissjoni fuq distanzi twal li jeħtieġu inqas strutturi ta 'appoġġ.
Iżolaturi ta 'sospensjoni komposti joffru diversi vantaġġi uniċi fuq iżolaturi tal-porċellana tradizzjonali, inkluża saħħa mekkanika superjuri, reżistenza għat-tniġġis, u ħajja ta' servizz itwal. Dawn il-vantaġġi jagħmluhom ideali għall-użu f'varjetà ta 'sistemi ta' trasmissjoni u distribuzzjoni ta 'vultaġġ għoli, partikolarment f'ambjenti ħarxa jew għal linji ta' trażmissjoni fuq distanzi twal.
Parametru tal-Prodotti
Iżolatur tas-Sospensjoni Kompost AC
| LE. | Deskrizzjoni | Rated vultaġġ (kV) |
Tagħbija ta' Tensili Mekkanika Speċifikata (kN) | Daqs tal-akkoppjar | Għoli tat-Taqsima H (mm) |
Distanza Minima ta' Arcing Nominali H (mm) |
Distanza ta' Creepage Nominali MinimaL (mm) | Voltag li jiflaħ lill-impulsi tas-sajjetti Ikbar minn jew ugwali għal (kV) | Wet Switching Impuls Withstand Vultaġġ Ikbar minn jew ugwali għal (kV) | Vultaġġ li jiflaħ għall-Frekwenza tal-Enerġija Imxarrba Ikbar minn jew ugwali għal (kV) |
| 1 | FXBW-11/70 | 11 | 70 | 16 | 400±5 | 230 | 630 | 110 | - | 40 |
| 2 | FXBW-11/100 | 11 | 100 | 16 | 400±5 | 228 | 630 | 110 | - | 40 |
| 3 | FXBW3-33/70 | 33 | 70 | 16 | 610±15 | 445 | 1100 | 240 | - | 100 |
| 4 | FXBW4-33/70 | 33 | 70 | 16 | 650±15 | 484 | 1140 | 240 | - | 100 |
| 5 | FXBW-33/100(120) | 33 | 100(120) | 16 | 650±15 | 454 | 1285 | 240 | - | 100 |
| 6 | FXBW3-66/70 | 66 | 70 | 16 | 870±15 | 710 | 2100 | 410 | - | 185 |
| 7 | FXBW4-66/70 | 66 | 70 | 16 | 940±15 | 750 | 2170 | 410 | - | 185 |
| 8 | FXBW-66/100(120) | 66 | 100(120) | 16 | 940±15 | 750 | 2420 | 410 | - | 185 |
| 9 | FXBW3-110/70 | 110 | 70 | 16 | 1180±15 | 1024 | 3310 | 550 | - | 230 |
| 10 | FXBW4-110/70 | 110 | 70 | 16 | 1240±15 | 1084 | 3370 | 550 | - | 230 |
| 11 | FXBW3-110/100(120) | 110 | 100(120) | 16 | 1180±15 | 1004 | 3260 | 550 | - | 230 |
| 12 | FXBW4-110/100(120) | 110 | 100(120) | 16 | 1240±15 | 1054 | 3300 | 550 | - | 230 |
| 13 | FXBW-110/300 | 110 | 300 | 24 | 1480±15 | 1123 | 3266 | 550 | - | 230 |
| 14 | FXBW3-220/100(120) | 220 | 100(120) | 16 | 2150±30 | 1964 | 6400 | 1000 | - | 395 |
| 15 | FXBW4-220/100(120) | 220 | 100(120) | 16 | 2240±30 | 2049 | 6650 | 1000 | - | 395 |
| 16 | FXBW3-220/160(180) | 220 | 160(180) | 20 | 2150±30 | 1904 | 6810 | 1000 | - | 395 |
| 17 | FXBW4-220/160(180) | 220 | 160(180) | 20 | 2240±30 | 1980 | 7100 | 1000 | - | 395 |
| 18 | FXBW-220/210(240) | 220 | 210(240) | 20 | 2300±30 | 1979 | 7090 | 1000 | - | 395 |
| 19 | FXBW-220/300 | 220 | 300 | 24 | 2350±30 | 2001 | 6905 | 1000 | - | 395 |
| 20 | FXBW3-330/100(120) | 330 | 100(120) | 16 | 2930±40 | 2725 | 9660 | 1425 | 950 | 570 |
| 21 | FXBW4-330/100(120) | 330 | 100(120) | 16 | 2990±40 | 2804 | 10120 | 1425 | 950 | 570 |
| 22 | FXBW3-330/160(180) | 330 | 160(180) | 20 | 2930±40 | 2654 | 9033 | 1425 | 950 | 570 |
| 23 | FXBW4-330/160(180) | 330 | 160(180) | 20 | 2990±40 | 2714 | 9250 | 1425 | 950 | 570 |
| 24 | FXBW3-330/210(240) | 330 | 210(240) | 20 | 2930±40 | 2614 | 9150 | 1425 | 950 | 570 |
| 25 | FXBW4-330/210(240) | 330 | 210(240) | 20 | 2990±40 | 2674 | 9200 | 1425 | 950 | 570 |
| 26 | FXBW-330/300 | 330 | 300 | 24 | 2930±40 | 2579 | 8680 | 1425 | 950 | 570 |
| 27 | FXBW3-500/100(120) | 500 | 100(120) | 16 | 4030±50 | 3805 | 13500 | 2050 | 1240 | 740 |
| 28 | FXBW4-500/100(120) | 500 | 100(120) | 16 | 4450±50 | 4217 | 16600 | 2250 | 1240 | 740 |
| 29 | FXBW3-500/160(180) | 500 | 160(180) | 20 | 4030±50 | 3714 | 13450 | 2050 | 1240 | 740 |
| 30 | FXBW4-500/160(180) | 500 | 160(180) | 20 | 4450±50 | 4174 | 15100 | 2250 | 1240 | 740 |
| 31 | FXBW3-500/210(240) | 500 | 210(240) | 20 | 4030±50 | 3714 | 13450 | 2050 | 1240 | 740 |
| 32 | FXBW4-500/210(240) | 500 | 210(240) | 20 | 4450±50 | 4134 | 14850 | 2250 | 1240 | 740 |
| 33 | FXBW3-500/300 | 500 | 300 | 24 | 4030±50 | 3639 | 12900 | 2050 | 1240 | 740 |
| 34 | FXBW4-500/300 | 500 | 300 | 24 | 4450±50 | 4059 | 14150 | 2250 | 1240 | 740 |
| 35 | FXBW3-500/400(420) | 500 | 400 | 28 | 4030±50 | 3630 | 14832 | 2050 | 1240 | 740 |
| 36 | FXBW4-500/530(550) | 500 | 530 | 32 | 4450±50 | 3957 | 15300 | 2250 | 1240 | 740 |
| 37 | FXBW-750/100(120) | 750 | 100(120) | 16 | 7150±50 | 6930 | 23500 | 2700 | 1800 | 740 |
| 38 | FXBW-750/160(180) | 750 | 160(180) | 20 | 7150±50 | 6800 | 23500 | 2700 | 1800 | 740 |
| 39 | FXBW-750/210(240) | 750 | 210(240) | 20 | 7150±50 | 6800 | 23500 | 2700 | 1800 | 740 |
| 40 | FXBW-750/300 | 750 | 300 | 24 | 7150±50 | 6735 | 23500 | 2700 | 1800 | 740 |
| 41 | FXBW-750/400(420) | 750 | 400(420) | 28 | 7150±50 | 6730 | 23500 | 2700 | 1800 | 740 |
| 42 | FXBW-750/530(550) | 750 | 530(550) | 32 | 7150±50 | 6625 | 23500 | 2700 | 1800 | 740 |
| 43 | FXBW-1000/160(180) | 1000 | 160(180) | 20 | 9500±50 | 9150 | 27500 | 2400 | 1800 | 1300 |
| 44 | FXBW-1000/210(240) | 1000 | 210(240) | 20 | 9500±50 | 9150 | 27500 | 2400 | 1800 | 1300 |
| 45 | FXBW-1000/300 | 1000 | 300 | 24 | 9500±50 | 9115 | 27500 | 2400 | 1800 | 1300 |
| 46 | FXBW-1000/400(420) | 1000 | 400(420) | 28 | 9500±50 | 9075 | 27500 | 2400 | 1800 | 1300 |
| 47 | FXBW-1000/530(550) | 1000 | 530(550) | 32 | 9500±50 | 8975 | 27500 | 2400 | 1800 | 1300 |
| 48 | FXBW-1000/160(180)-S | 1000 | 160(180) | 20 | 9800±50 | 9200 | 27500 | 2400 | 1800 | 1300 |
| 49 | FXBW-1000/210(240)-S | 1000 | 210(240) | 20 | 9900±50 | 9200 | 27500 | 2400 | 1800 | 1300 |
| 50 | FXBW-1000/530(550)-S | 1000 | 530(550) | 32 | 10000±50 | 8950 | 27500 | 2400 | 1800 | 1300 |
Iżolatur tas-Sospensjoni Kompost DC
| LE. | Deskrizzjoni | Rated vultaġġ (kV) |
Tagħbija ta' Tensili Mekkanika Speċifikata (kN) | Daqs tal-akkoppjar | Għoli tat-Taqsima H (mm) |
Distanza Minima ta' Arcing Nominali H (mm) |
Distanza ta' Creepage Nominali MinimaL (mm) | Voltag li jiflaħ lill-impulsi tas-sajjetti Ikbar minn jew ugwali għal (kV) | Wet Switching Impuls Withstand Vultaġġ Ikbar minn jew ugwali għal (kV) | Vultaġġ li jiflaħ għall-Frekwenza tal-Enerġija Imxarrba Ikbar minn jew ugwali għal (kV) |
| 1 | FXBZ-±400/160(180) | ±400 | 160(180) | 20 | 8000±50 | 7600 | 26000 | 2800 | 1800 | 750 |
| 2 | FXBZ-±400/210(240) | ±400 | 210(240) | 20 | 8000±50 | 7600 | 26000 | 2800 | 1800 | 750 |
| 3 | FXBZ-± 400/300 | ±400 | 300 | 24 | 8000±50 | 7600 | 26000 | 2800 | 1800 | 750 |
| 4 | FXBZ-±400/400(420) | ±400 | 400(420) | 28 | 8000±50 | 7600 | 26000 | 2800 | 1800 | 750 |
| 5 | FXBZ-±400/530(550) | ±400 | 530(550) | 32 | 8000±50 | 7500 | 26000 | 2250 | 1150 | 600 |
| 6 | FXBZ-±500/160(180) | ±500 | 160(180) | 20 | 5440±50 | 5070 | 20500 | 2250 | 1550 | 600 |
| 7 | FXBZ-±500/210(240) | ±500 | 210(240) | 20 | 5440±50 | 5070 | 20500 | 2250 | 1550 | 600 |
| 8 | FXBZ-± 500/300 | ±500 | 300 | 24 | 5440±50 | 5040 | 20500 | 2250 | 1550 | 600 |
| 9 | FXBZ-±500/400(420) | ±500 | 400(420) | 28 | 5440±50 | 4950 | 20500 | 2250 | 1550 | 600 |
| 10 | FXBZ-±500/530(550) | ±500 | 530(550) | 32 | 5440±50 | 4900 | 20500 | 2250 | 1550 | 600 |
| 11 | FXBZ-±500/160(180) | ±500 | 160(180) | 20 | 6000±50 | 5630 | 20500 | 2250 | 1550 | 600 |
| 12 | FXBZ-±500/210(240) | ±500 | 210(240) | 20 | 6000±50 | 5630 | 20500 | 2250 | 1550 | 600 |
| 13 | FXBZ-± 500/300 | ±500 | 300 | 24 | 6000±50 | 5600 | 20500 | 2250 | 1550 | 600 |
| 14 | FXBZ-±500/400(420) | ±500 | 400(420) | 28 | 6000±50 | 5510 | 20500 | 2250 | 1550 | 600 |
| 15 | FXBZ-±500/530(550) | ±500 | 530(550) | 32 | 6000±50 | 5500 | 20500 | 2250 | 1550 | 600 |
| 16 | FXBZ-±660/160(180) | ±660 | 160(180) | 20 | 8500±50 | 8100 | 33400 | 2800 | 1800 | 750 |
| 17 | FXBZ-±660/210(240) | ±660 | 210(240) | 20 | 8500±50 | 8100 | 33400 | 2800 | 1800 | 750 |
Noti:
1. Il-kulur jista 'jiġi personalizzat.
2. Taħt id-dejta elettrika ta '220kV murija għal iżolaturi tal-post tal-linja komposti mingħajr ċrieki tal-korona u mmuntati vertikalment.Wuhan Linja Powerjirrakkomanda ċrieki corona biex jiġu installati fuq220kV u aktar.
3. Tulijiet ta 'sezzjoni addizzjonali u distanzi ta' creepage huma disponibbli. Ikkuntattja l-aġenzija tal-bejgħ għad-dettalji.
4. Id-dimensjonijiet, it-tolleranzi u t-testijiet kollha huma fi ħdan standards IEC jew standards ANSI permissibbli.
5. Id-dimensjonijiet kollha huma f'millimetri (mm). Jekk f'pulzieri u liri, jekk jogħġbok speċifika.
6. Nistgħu disinn skond il-ħtiġiet ta ' l-utent finali.
Ċertifikati
Standards:
IEC 61109, ISO 9001, ISO 14001, ISO 45001. Nistgħu niddisinjaw il-prodotti skont ir-Rekwiżiti tal-Klijent.
FAQ
1. Q: Inti l-fabbrika jew il-kumpanija kummerċjali?
A: Aħna fabbrika li twaqqfet fl-2008. Aħna wkoll sors oġġetti relatati għall-klijent.
2. Q: X'inhuma l-prodotti prinċipali tiegħek?
A: iżolaturi, il-ħardwer ta 'kull tip għal applikazzjonijiet ta' vultaġġ għoli u prodotti relatati.
3. Q: Nista 'nikseb xi kampjuni?
A: Iva, l-ordni tal-kampjun hija disponibbli għall-kontroll tal-kwalità u t-test tas-suq.
4. Q: X'inhu t-termini tal-ħlas tiegħek?
A: Normalment naċċettaw: Terminu tal-Ħlas: 30 fil-mija T/T wara l-ordni kkonfermata, bilanċ 70 fil-mija qabel il-ġarr, u L/C huwa wkoll disponibbli.
5. Q: Kif tista 'tikkontrolla l-kwalità tiegħek?
A: Għal kull proċessar ta 'produzzjoni, għandna sistema kompluta ta' QC għall-kompożizzjoni kimika, proprjetajiet fiżiċi u elettriċi. Wara l-produzzjoni, l-oġġetti kollha se jiġu ttestjati skont standards relatati, u r-rapporti tat-test ex-fabbrika jintbagħtu flimkien mad-dokumenti tal-ġarr.
6. Q: Il-kumpanija tiegħek taċċetta l-adattament?
A: Aħna naċċettaw servizz OEM.
7. Q: X'inhu t-termini tal-garanzija tiegħek?
A: Noffru termini ta 'garanzija ta' 24 xahar.
8. Q: Għandek il-prodotti fl-istokk?
A: Jiddependi fuq it-talba tiegħek, għandna mudelli standard fl-istokk. Xi prodott speċjali u ordni kbira se jiġu prodotti ġodda skond l-ordni tiegħek.
9. Q: X'għandek għaċ-ċertifikat?
A: ISO9001, ISO14001, ISO45001, Test tat-Tip eċċ.
10. Q: Kif issir l-aġenti għal-Linja?
A: Aħna nilqgħuk biex tkun l-aġent ta 'Linja.
Aħna ser niddependu fuq il-bejgħ jinbidel u nagħmlu wkoll riċerka fis-suq tiegħek. Jekk għandek interess, ejjew niddiskutu aktar!
11.Q: Nistgħu nżuru l-kumpanija tiegħek?
A: Iva, żgur, int mistieden iżżur il-kumpanija tagħna.
It-tags Popolari: Sospensjoni komposta u iżolatur tat-tensjoni kollha tat-tip, iċ-Ċina, manifatturi, fornituri, fabbrika, bl-ingrossa, għall-bejgħ
