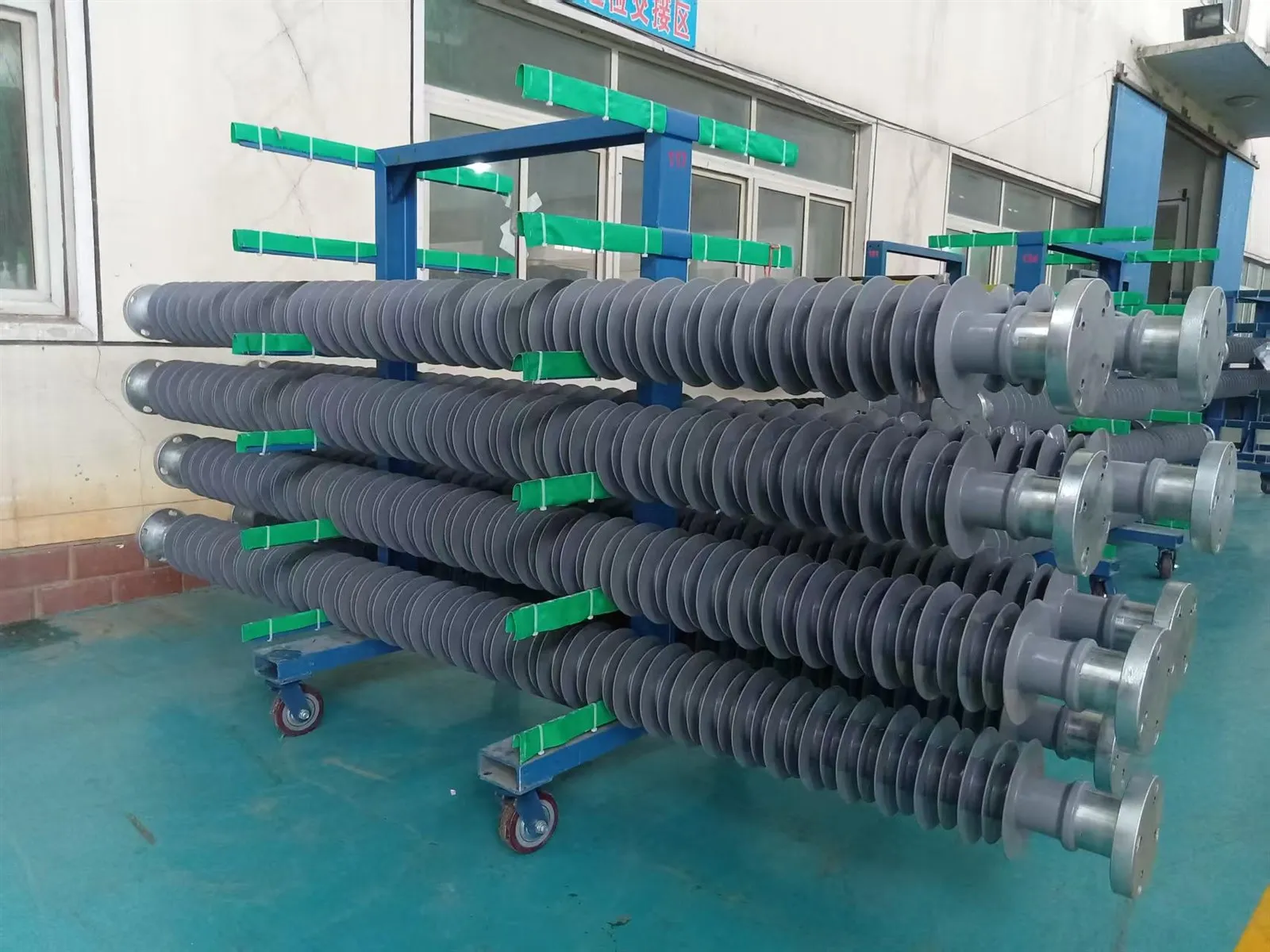

Insulator Substaion kompost tal-gomma tas-silikonju
Iżolaturi komposti tal-post tas-substations (imsejħa wkoll iżolaturi tal-post komposti) huma komponenti iżolanti komposti użati f'substations biex isostnu busbars/tagħmir ta'{0}}vultaġġ għoli u jipprovdu insulazzjoni elettrika. Jissostitwixxu l-postijiet tradizzjonali tal-porċellana u jintużaw ħafna f'substazzjonijiet ta '10kV u 'l fuq.
I. Struttura ewlenija (Tliet-Saffi Integrati)
* Core Rod (Insulation Inner + Main Load Bearing): Fiberglass reżina epoxy pultruded virga, ċilindru solidu, b'saħħa tat-tensjoni/liwi li taqbeż sew dik ta 'l-azzar, li tipprovdi appoġġ mekkaniku u insulazzjoni interna.
* Umbrella Sheath (Insulazzjoni ta 'barra + Protezzjoni): Gomma tas-silikonju (mainstream) jew gomma EPDM, dublett iffurmat -biċċa waħda, tiżdied id-distanza ta' creepage, jipprevjeni flashover, jirreżisti x-xjuħija, u jippossjedi idrofobiċità qawwija.
* Fittings tat-Tmiem: Flanġijiet/ġonot tal-metall ta 'fuq u t'isfel, galvanizzati bis-sħana -dip għall-protezzjoni mill-korrużjoni, imqabbda b'mod affidabbli mal-virga tal-qalba, użata għat-twaħħil mal-qafas/tagħmir.
II. Applikazzjonijiet Ewlenin (Speċifiku għas-Substation)
* Jappoġġja busbars ta '-vultaġġ għoli, swiċċijiet li jiskonnettjaw, circuit breakers, transformers tal-istrumenti, eċċ.
* Jiflaħ tagħbijiet mekkaniċi bħal liwi, kompressjoni, torsjoni, u tensjoni.
Ikseb iżolament elettriku bejn kondutturi ħajjin u l-istruttura ta 'l-ert.
III. Vantaġġi Ewlenin (Tqabbil ma' Postijiet tal-Porċellana)
Ħfief: 1/5–1/10 biss il-piż ta 'postijiet tal-porċellana komparabbli, li jagħmlu l-installazzjoni u t-trasport aktar faċli.
Qawwija kontra t--tniġġis Flashover: Il-gomma tas-silikonju għandha idrofobiċità tajba, u l-vultaġġ li jiflaħ it-tniġġis tiegħu huwa 30%-50% ogħla mill-porċellana, li jagħmilha adattata għal żoni mniġġsa ħafna.
Impatt/Reżistenza għax-xokk: Mhux imkisser faċilment, ir-reżistenza għax-xokk tagħha hija superjuri għall-porċellana.
Tindif-Manutenzjoni-Ħielsa u Baxxa: Proprjetajiet ta' tindif waħdu-tajba, li jagħmlu t-tħaddim fit-tul-aktar inkwiet-ħieles.
Daqs kompatt: Tul iqsar għall-istess livell ta 'insulazzjoni, iffrankar ta' spazju ta 'substation.
Fabbrika tagħna & quipment
Daqs Personalizzat Disponibbli
It-Tpinġija
Linja ta 'Trażmissjoni 500kV
Linji ta' enerġija ta' 500kV jiffurmaw is-sinsla tan-netwerk ta' trasmissjoni AC ta' vultaġġ ultra-għoli. Il-funzjoni ewlenija tagħhom hija għat-trażmissjoni tal-enerġija ta'-kapaċità kbira,-distanza twila madwar provinċji u reġjuni, li sservi bħala kanal kruċjali li jgħaqqad sorsi kbar ta' enerġija u ċentri tat-tagħbija, u li tippermetti l-interkonnessjoni tal-grilja.
I. Pożizzjonament Core u Vantaġġi
Livell tal-Vultaġġ: AC 500kV (li jappartjenu għal EHV, medda 330–765kV)
Applikazzjonijiet Ewlenin
Trażmissjoni tal-enerġija inter-provinċjali/inter-reġjonali (eż., Trażmissjoni tal-enerġija mill-Punent-sal-lvant)
Sinsla tal-grilja tal-enerġija provinċjali, trasmissjoni ta 'impjant ta' enerġija kbira
Interkonnessjoni tal-grilja tal-enerġija reġjonali, konnessjoni tas-substation tal-hub
Vantaġġi ewlenin
Kapaċità Kbira: Enerġija naturali b'ċirkwit wieħed ta' madwar 850–950MW, b'massimu ta' 2000–3000MW
Telf Baxx: Fl-istess qawwa, il-kurrent huwa bejn wieħed u ieħor 1/2.27 ta '220kV, li jnaqqas b'mod sinifikanti t-telf
Kuritur Provinċjali: Il-kapaċità ta 'trażmissjoni għal kull kuritur ta' unità hija 4-5 darbiet dik ta '220kV, u tiffranka r-riżorsi tal-art
Stabbiltà qawwija: Jappoġġja t-tħaddim sikur u stabbli ta 'grids ta' enerġija kbar, u jnaqqas il-livelli tal-kurrent ta 'ċirkwit qasir-.
II. Parametri Tekniċi Tipiċi (Mainstream Domestiku)
1. Parametri elettriċi
Vultaġġ Rated: 500kV (vultaġġ operattiv massimu 550kV)
Numru ta' Fażijiet/Frekwenza: Tliet-fażijiet, 50Hz
Konfigurazzjoni tal-konduttur: 4 Prinċipalment tip maqsum (4 × 400, 4 × 630, 4 × 720mm²), kapaċità kbira tuża tip ta '6 maqsuma
Impedenza ta' żieda: madwar. 270–290Ω
Trażmissjoni tal-enerġija saturata (SIL): madwar. 860–920MW
Kapaċità ta' trażmissjoni limitata: madwar. 2000–3000MW għal kull ċirkwit (skont il-kundizzjonijiet tas-sistema)
Iżolaturi: tip ta' sospensjoni tad-diska, 25–30 diska/sekwenza (klassi 300kN)
Distanza sigura: minimu 14m mill-art (żona residenzjali), 7.5m mill-bini
2. Speċifikazzjonijiet Mekkaniċi u Ambjentali
Torrijiet: Forma ta'-Goblet, forma ta'-ras-qtates, forma-tanbur, eċċ., għoli 30–60m
Span: 400–800m fuq art ċatta, meded kbar sa 1000–1500m
Temperatura tal-konduttur permissibbli: Wire stranded tal-aluminju b'qalba tal-azzar -grad 90, tip reżistenti għas-sħana-150 grad
Kontroll ambjentali: Kontroll strett tal-korona, ħsejjes li jinstema ', u interferenza tar-radju
III. Komponenti Ewlenin
Kondutturi: Wire stranded tal-aluminju b'ħafna -split steel-coreed (JL/G1A), li jnaqqas il-korona u r-reattanza
Torrijiet: Struttura ta 'l-azzar/konkrit, kondutturi ta' sostenn u wajers ta 'l-art
Iżolaturi: Diska-iżolaturi tat-tip jew komposti, li jipprovdu insulazzjoni elettrika
Ħardwer: Diversi konnetturi li jgħaqqdu kondutturi, iżolaturi, u torrijiet
Wajers ta 'l-art: Żewġ, għall-protezzjoni mis-sajjetti u jservu wkoll bħala kanali ta' komunikazzjoni
Fondazzjonijiet: Bażi tat-torri, li ġġorr tagħbijiet vertikali u orizzontali
Faċilitajiet awżiljarji: Surge arresters, dampers tal-vibrazzjoni, spacers, apparat ta’ ertjar, monitoraġġ onlajn
IV. Xenarji ta' Applikazzjoni Tipiċi
Trażmissjoni tal-Enerġija mill-Punent-sal-lvant: eż, Tianshengqiao-Guangdong, Three Gorges- Inter-kanali ta' trasmissjoni reġjonali inkluż Shanghai
Trażmissjoni ta'-enerġija fuq skala kbira: Trażmissjoni ċentralizzata ta' enerġija idroelettrika, enerġija termali, enerġija nukleari, u enerġija mir-riħ minn bażijiet
Grid prinċipali reġjonali: netwerk taċ-ċirku ta '500kV/istruttura tal-katina f'kull provinċja biex tiżgura l-affidabilità tal-provvista tal-enerġija
Interkonnessjoni tal-grilja: Tippermetti skambju tal-enerġija inter-inter-reġjonali u appoġġ ta' emerġenza
